"Bildstock mit Phonograph" nach dem Patent von Clarence Williamson Embrey, Wien 1911
Moderatoren:SchellackFreak, berauscht, GrammophonTeam, Charleston1966, DGAG, Der_Designer, LoopingLoui
Autor Eintrag
PONOPHON
So Mär 30 2025, 18:12 Druck Ansicht
⇒ Mitglied seit ⇐: Sa Dez 12 2015, 17:45
Wohnort: Österreich
Beiträge: 281
 Liebe Fach-Gemeinschaft, ist Euch so ein Gerät bekannt?


Ich habe heute in der Nähe von Tulln an der Donau (Großraum Wien)
den Sockel eines Bildstock-Grammophons abgeholt.
Ganz offensichtlich wurde es von Thorens hergestellt, die Oberfläche des Holzes ähnelt sehr den bekannten, kleinen Thorens Bijou Trichtergrammophonen.
Motor, Plattenteller und Schalldose ebenfalls, wenn auch in etwas späterer Ausführung.
Ich habe dazu den Hinweis auf das Patent in der Phonographischen Zeitschrift gefunden
und in weiterer Folge das Schweizer Patent (es gibt auch ein französisches Patent).



patent.pdf
Das Gerät ist recht klein und zierlich, zum Größenvergleich habe ich weiter unten
eine 25cm Platte dazu gestellt.
Es sind einige 18cm FITZ-RECORD Fabrikat „FAVORITE“ Platten dabei
die wohl aus der Produktionszeit des Gerätes stammen.
Die Plattentitel sind überwiegend volkstümlich und geben keinen Hinweis auf eine sakrale Verwendung. Aber das Grammophon ist ja nicht ausschließlich zur sakralen Verwendung bestimmt, wie im Patent schon beschrieben.
















Bei meinem Exemplar fehlt außer dem Aufsatz, auch die vordere Tür.
Sollte jemand wissen wie das Gerät ursprünglich ausgesehen hat, wäre ich über Bilder sehr froh.


[ Bearbeitet Do Apr 17 2025, 10:54 ]
Nach oben
PONOPHON
So Apr 20 2025, 09:36
⇒ Mitglied seit ⇐: Sa Dez 12 2015, 17:45
Wohnort: Österreich
Beiträge: 281

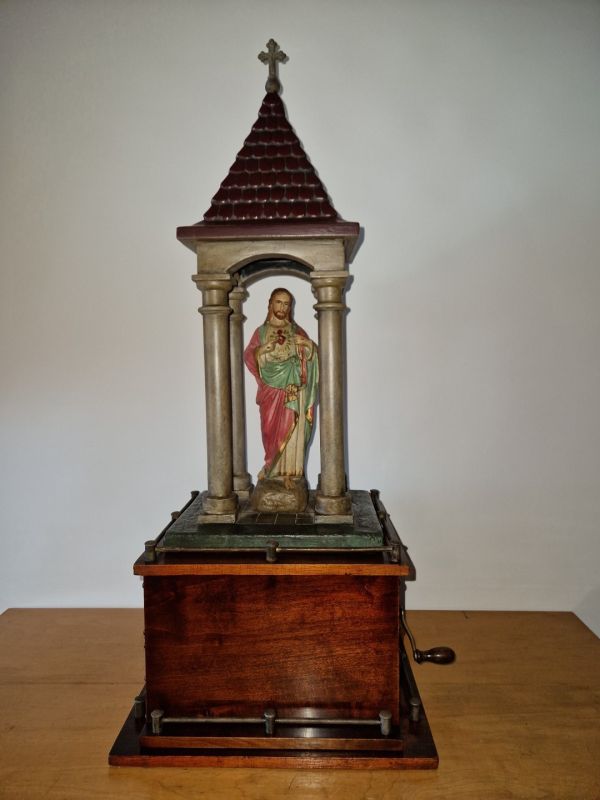

 HERSTELLER: Clarence Williamson Embrey, Wien ?, die mechanischen Teile stammen von Thorens

BAUJAHR: Ca. 1911

MODELL: Bildstock mit Sprechmaschine (Phonograph ist die Bezeichnung aus dem Patent)

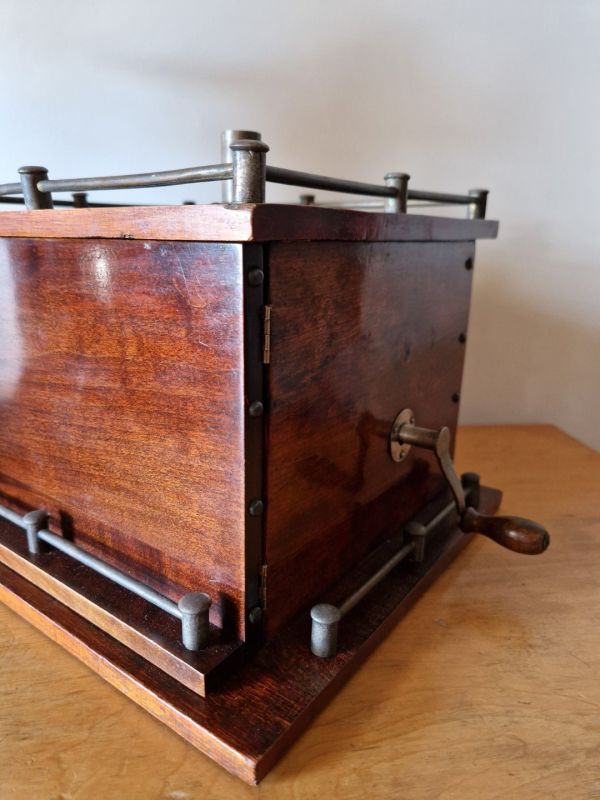

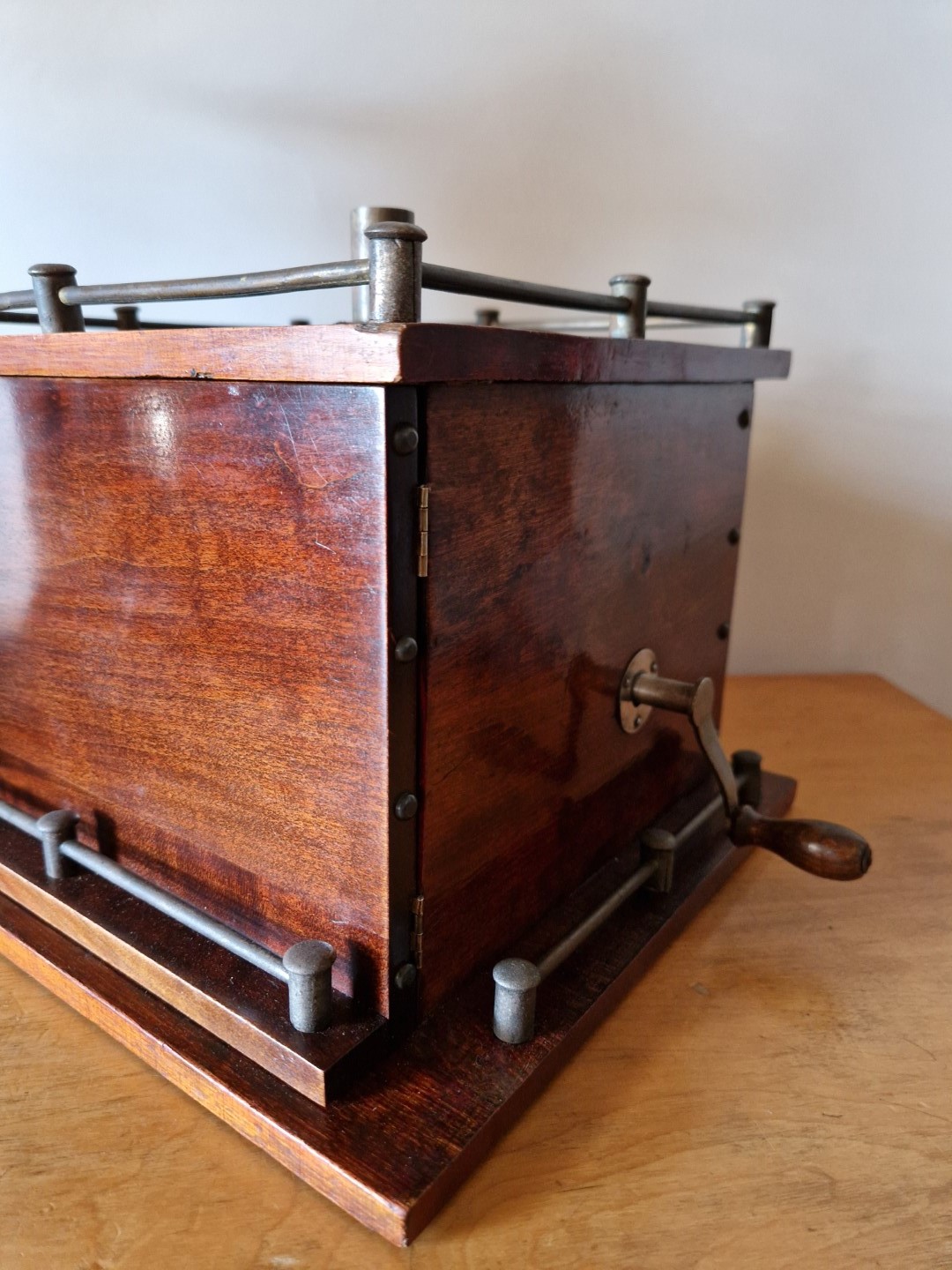

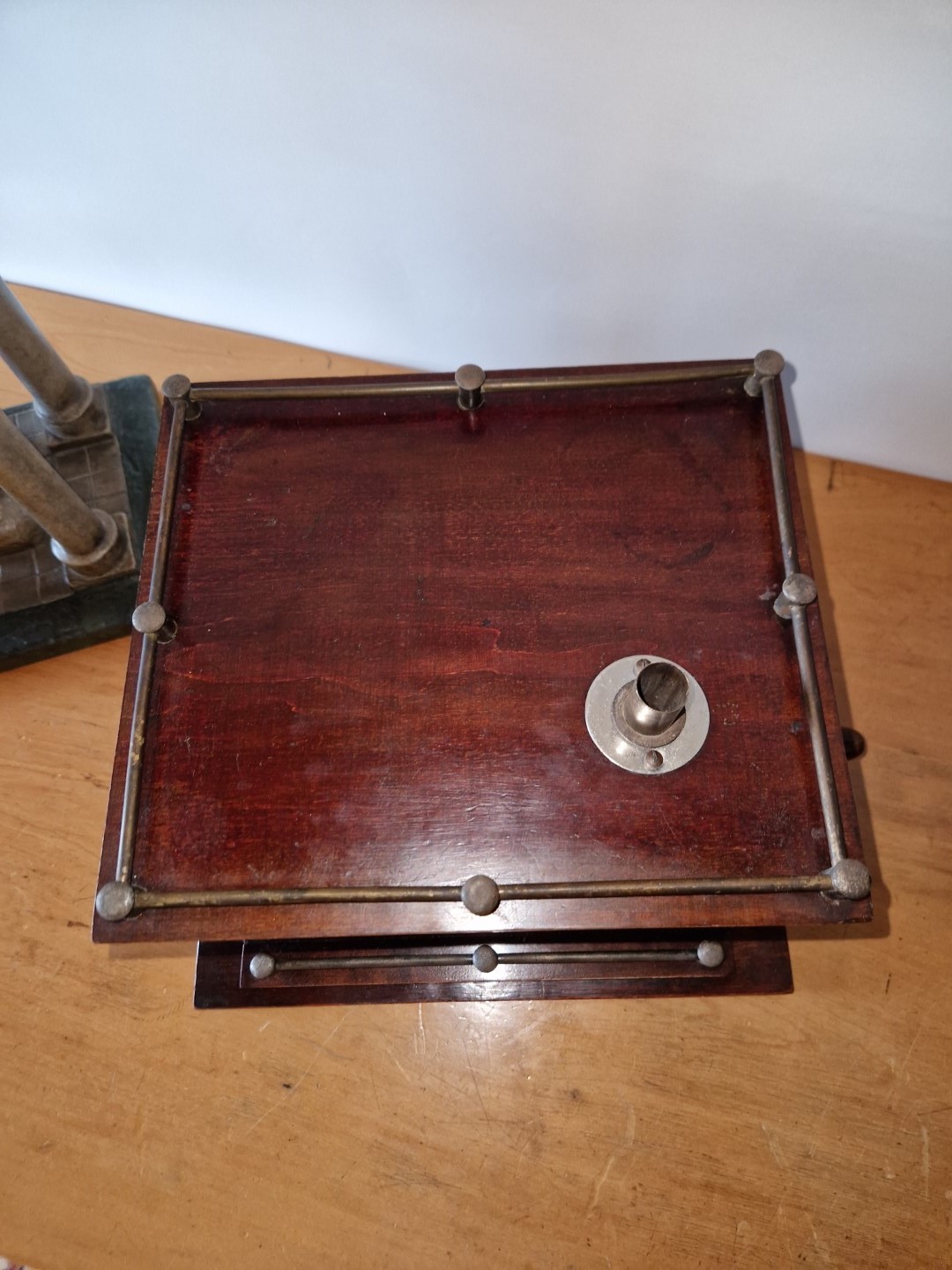

GEHÄUSE: Sockelmaß ca. 30 x26 cm, Höhe der Tischplatte ohne Galerie 18,5 cm. Laubholz ursprünglich mahagonifarbig gebeizt, Ausbleichungen unterschiedlichen Grades, vorderes Türchen ergänzt. An der Tischplatte umlaufende Galerie aus Messingrohr, die Baluster sind aus gebogenem Zinkblech, vermessingt, mit Holzkern, oben durch einen Ziernagel abgeschlossen. Ebenso aus vermessingtem Zink. Am Sockel links und rechts befindet sich eine ebensolche Galerie. Links und rechts hinten jeweils eine Verzierung aus 4 Polsternägeln.

PLATTENTELLER: Durchmesser ca. 18 cm, gepresstes Blech, die grüne Filzauflage ist noch original

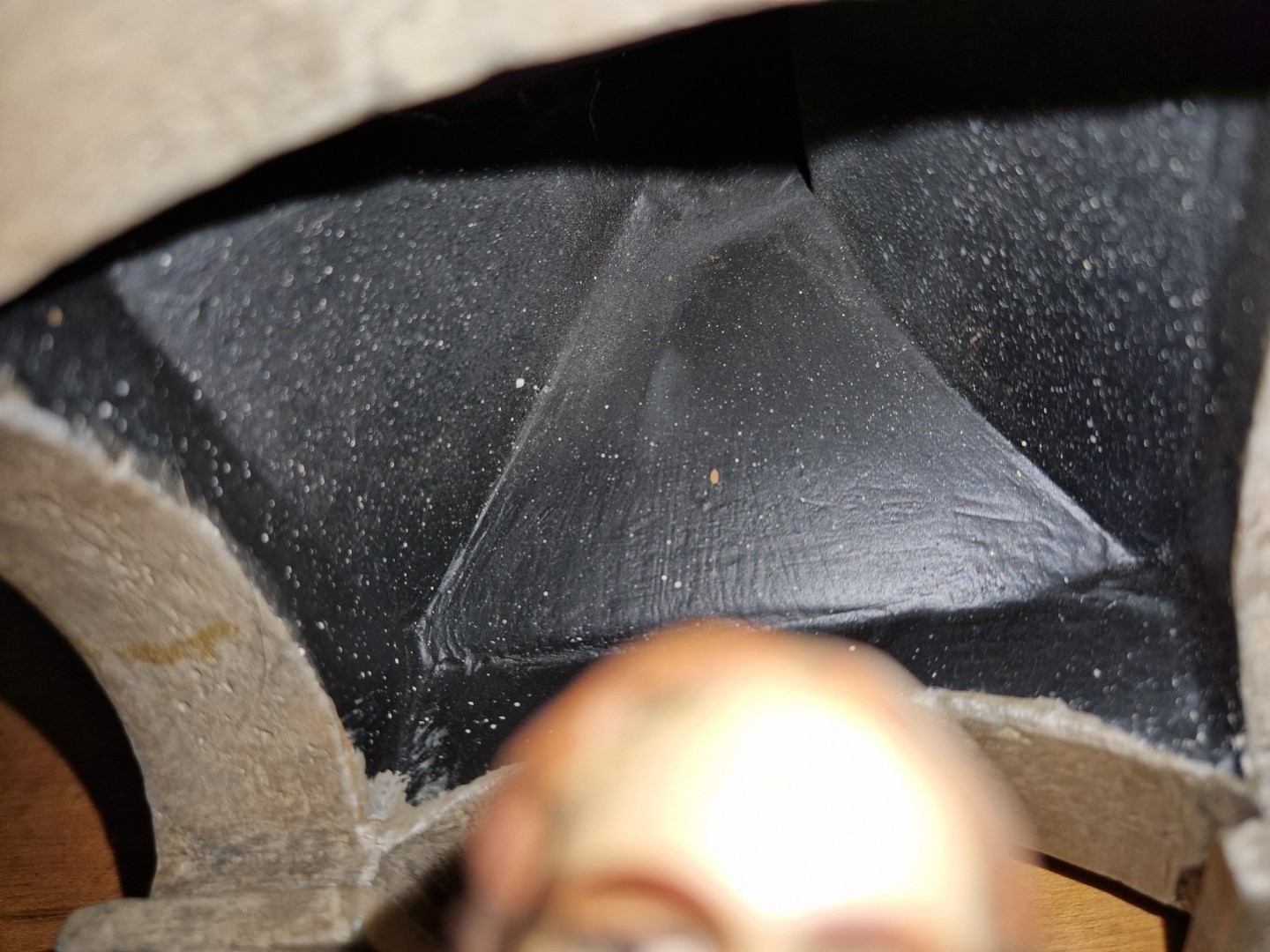

TRICHTER: Als Trichter dient der Bildstock (ergänzt), oder auch ein optionaler aufgesteckter Trichter lt. der Beschreibung im Patent.

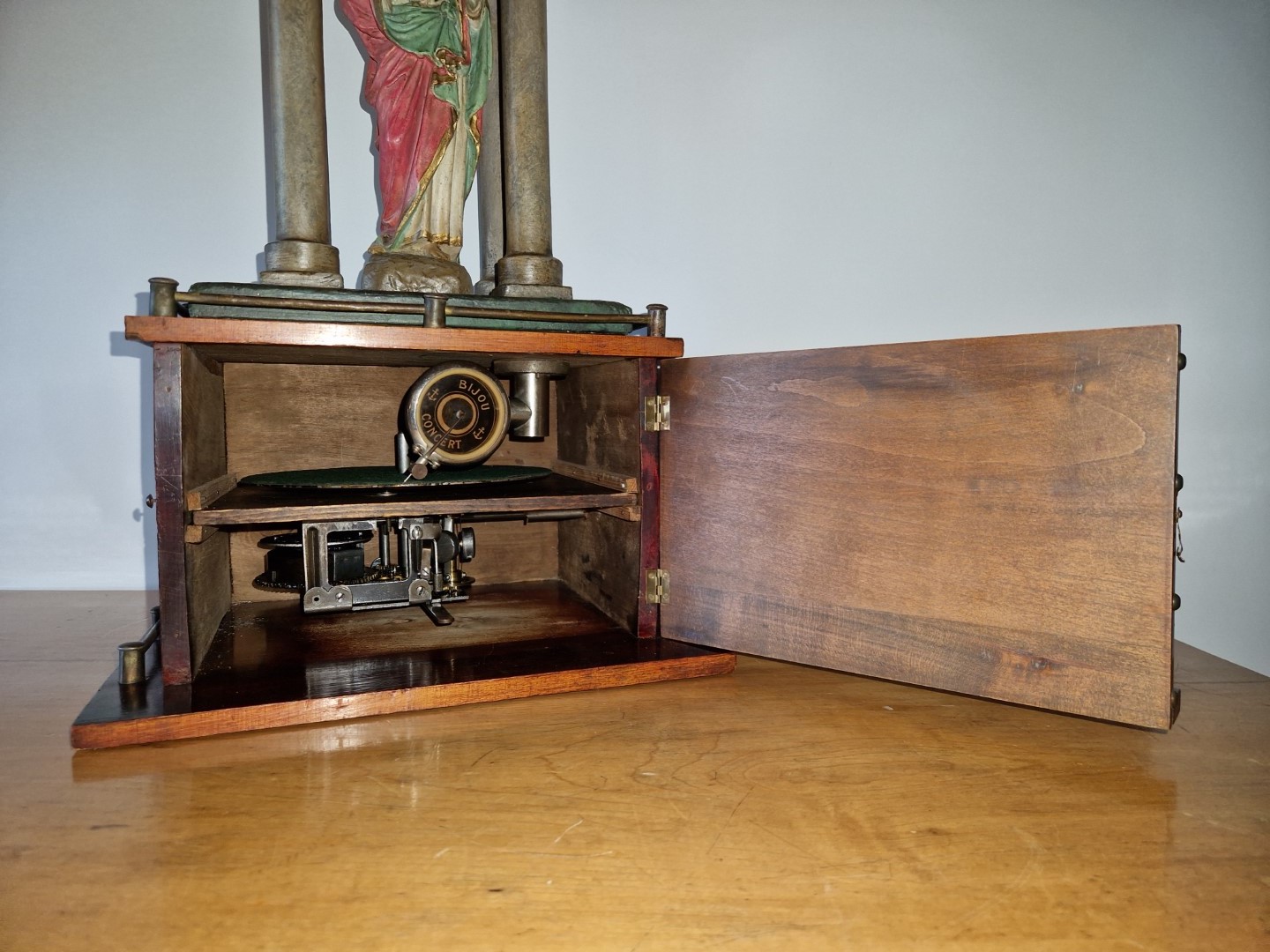

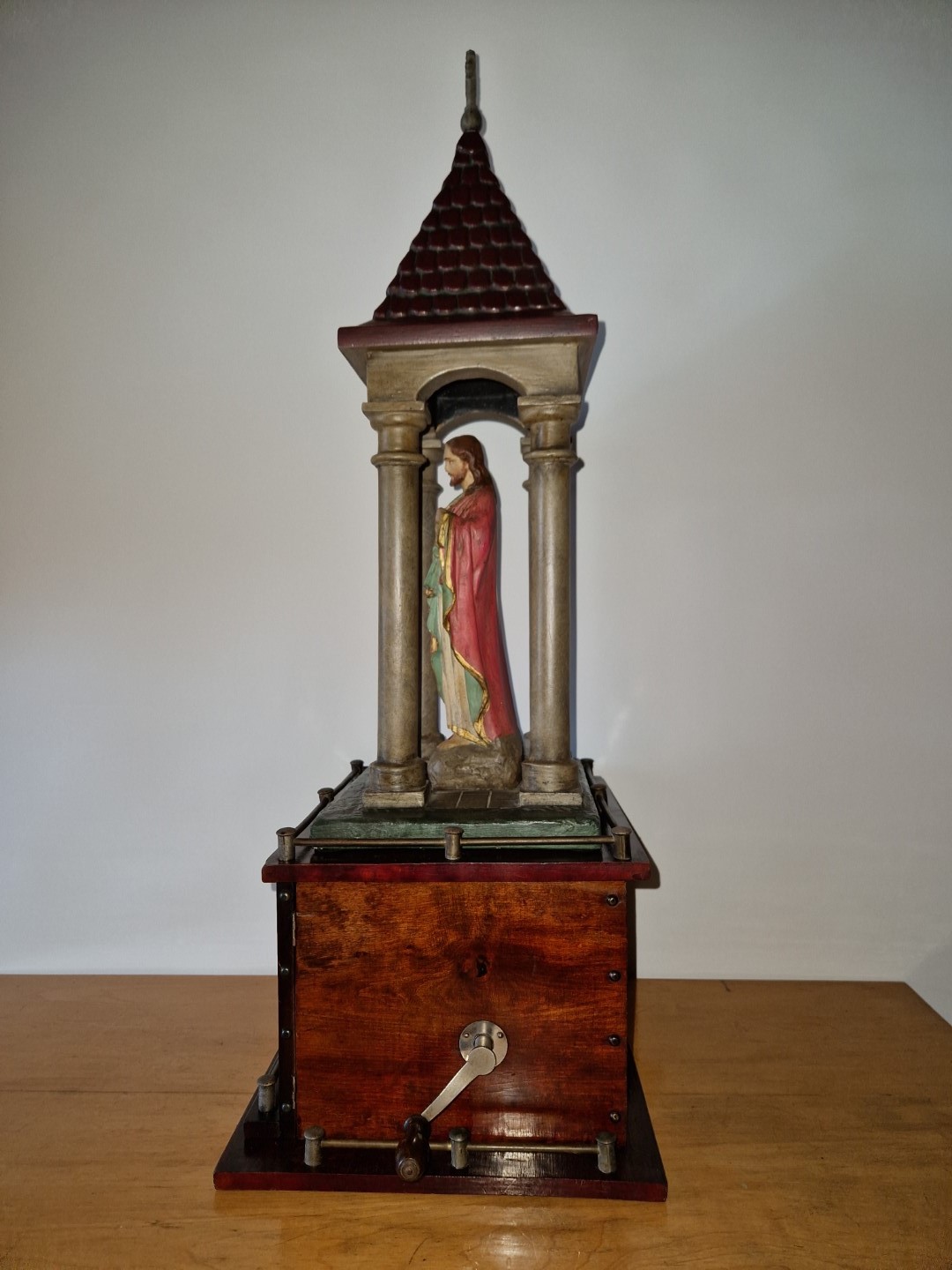

MOTOR: Sehr einfacher Einfeder Motor von Thorens. Die Geschwindigkeit ist mittels einer Schlitzschraube voreingestellt, der Hebel dient nur zum Starten und Stoppen über den Fliehkraftregler.

SCHALLDOSE: Modell „Bijou Concert“, Thorens

BESONDERHEITEN: Das Gerät spielt nur Platten mit einem maximalen Durchmesser von 18 cm. Das vordere Türchen mit der Galerie und der seitlichen Verzierung aus Polsternägeln wurde anhand der vorhandenen Gegebenheiten rekonstruiert und ergänzt. Wie es im Original ausgesehen hat ist leider (noch) nicht bekannt. An der originalen Substanz wurde nichts verändert, das Türchen könnte jederzeit ersetzt werden.

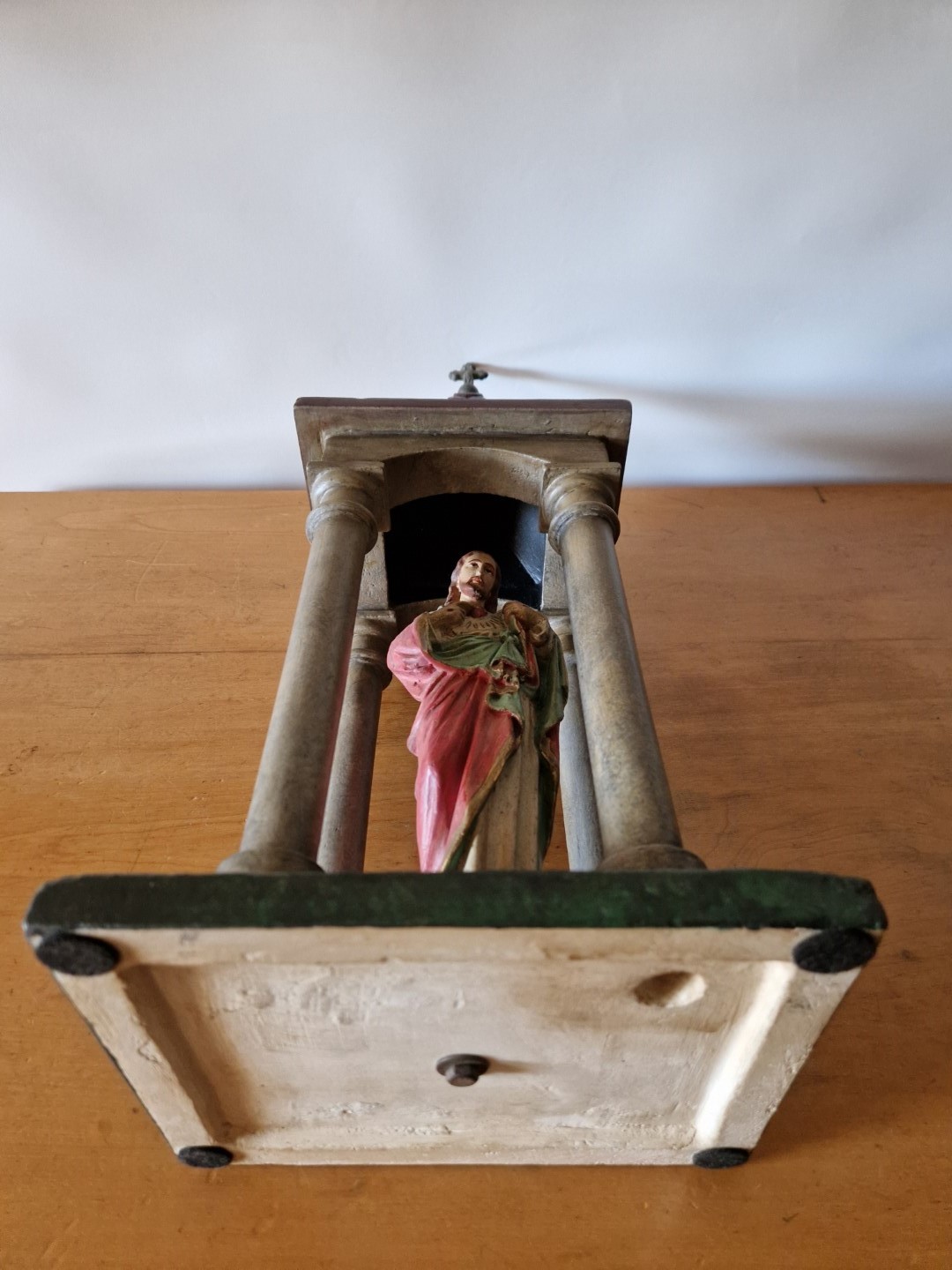

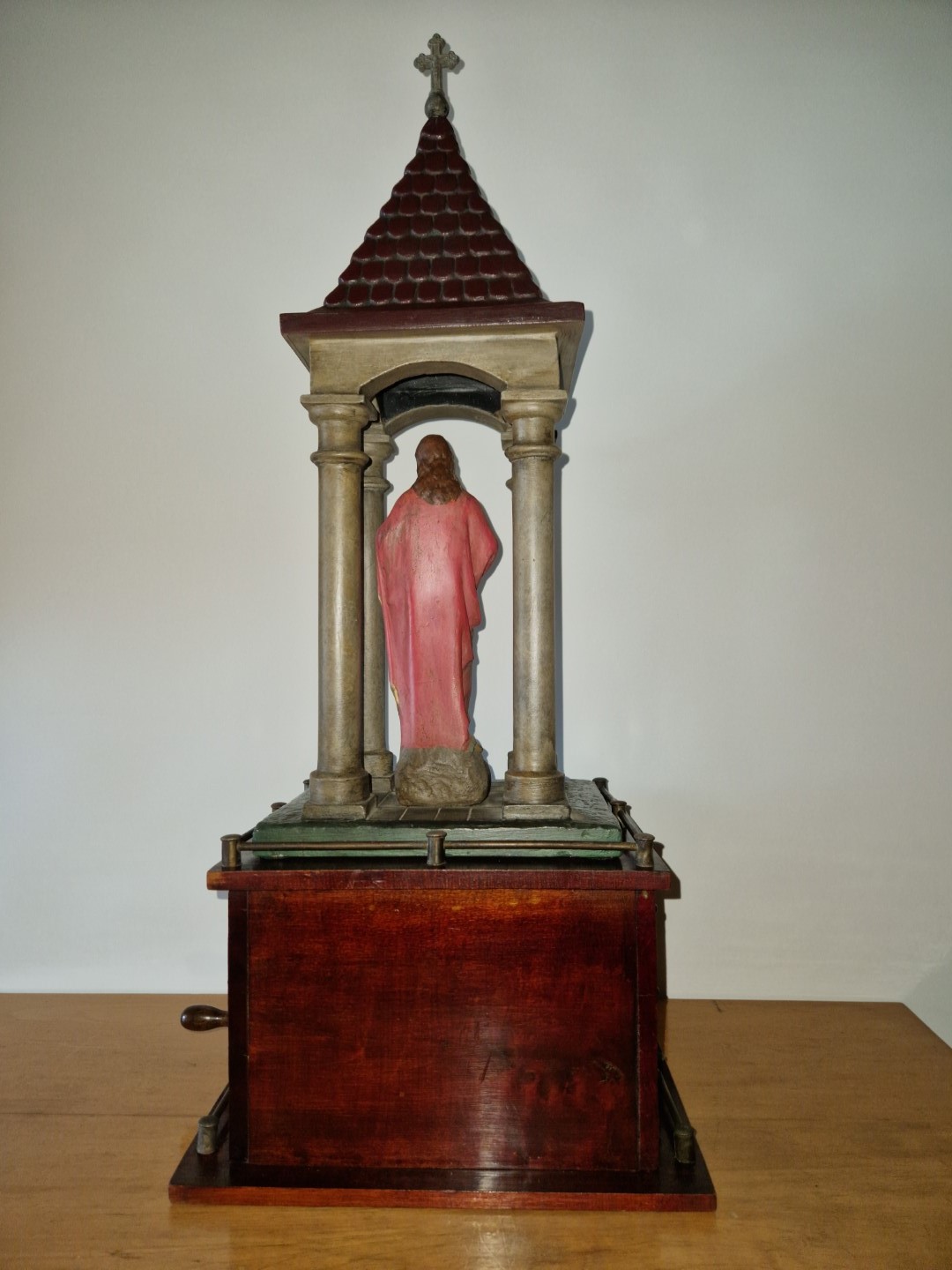

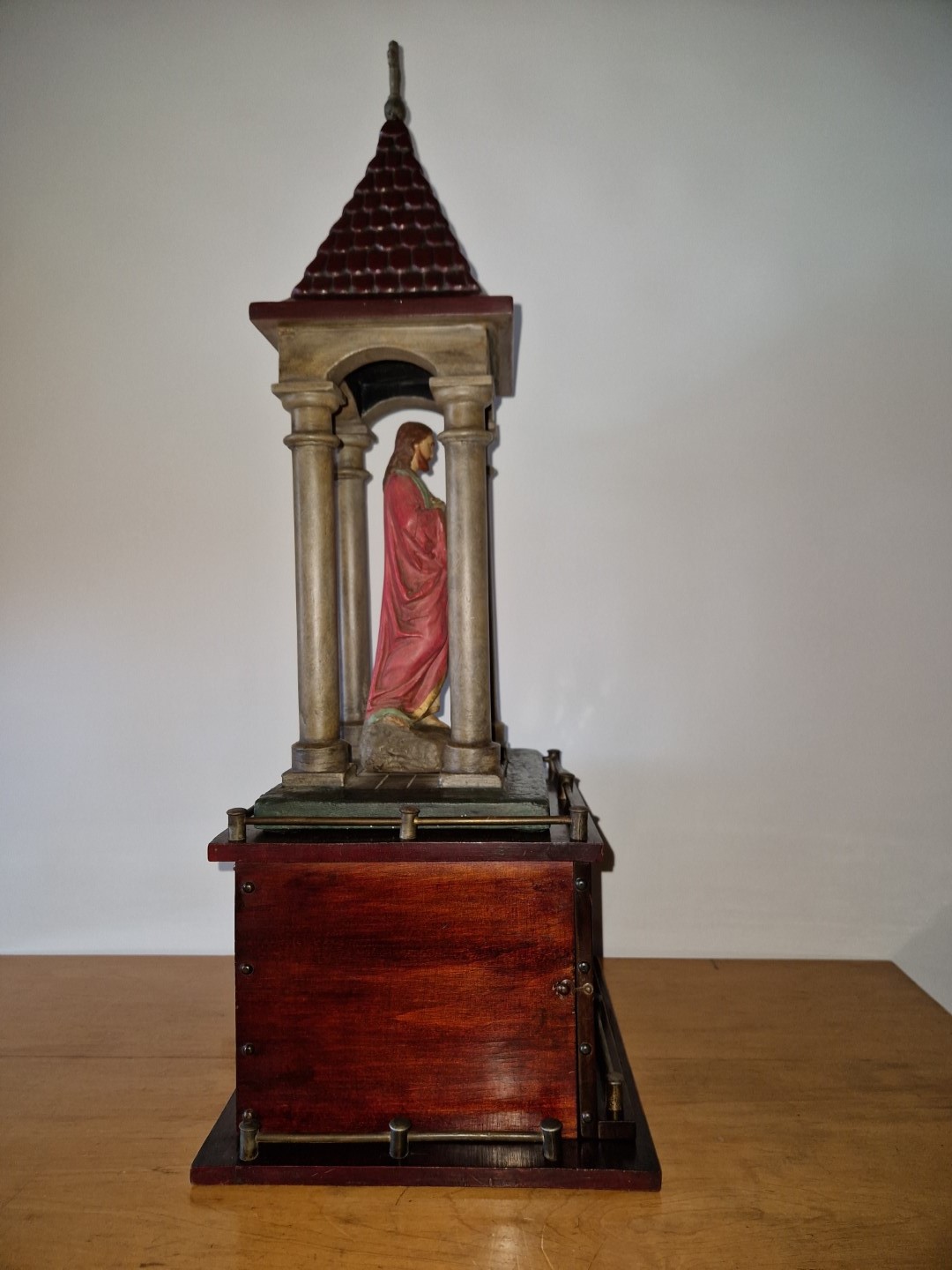

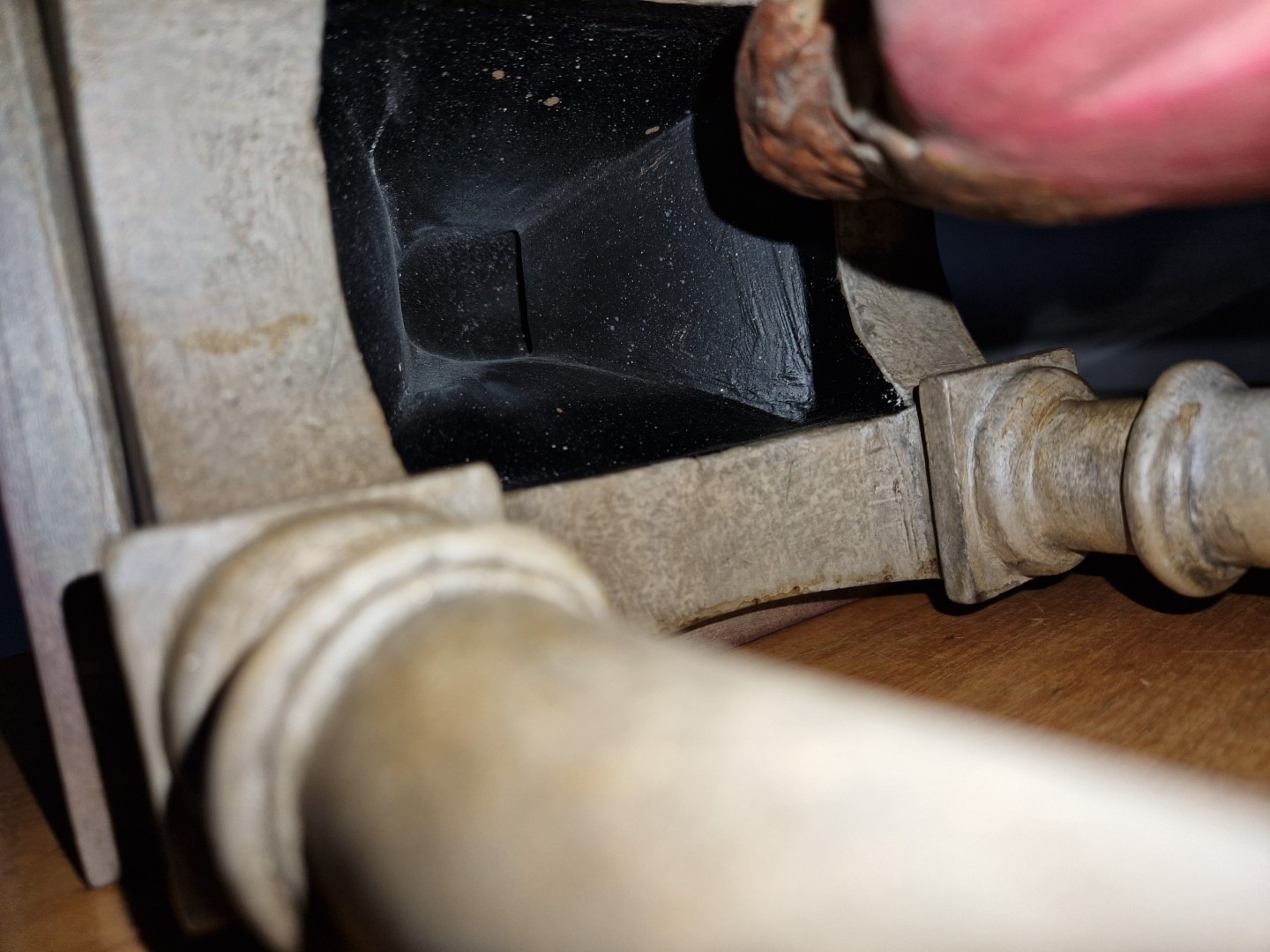

Der Aufsatz wurde vollständig (bis auf das vermessingte Zink-Kreuz an der Spitze) aus Gips nachgefertigt. Die Jesus Figur ist alt. Die Form des Bildstockes wurde von der Abbildung und Beschreibung im Patent frei hergeleitet. Als Material habe ich Gips gewählt, weil es attraktiv wirkt und der billigen Ausführung der Sprechmaschine entspricht. Außerdem passt Gips zur Figur und ist zeittypisch.

Link zum Video: Link - Hier klicken






















[ Bearbeitet Mo Apr 21 2025, 18:42 ]
Nach oben
DGAG
Sa Apr 26 2025, 18:21

⇒ Mitglied seit ⇐: So Dez 31 2017, 12:30
Wohnort: Berlin
Beiträge: 775
 Das Ergebnis Deiner Rekonstruktion sieht absolut überzeugend aus. Dass Du auch mit Gips so virtuos umgehen kannst, überrascht mich (nicht) ;)

Jetzt kann man nur noch hoffen, dass irgendwo eine historische Innenabbildung, z.B. aus einem Kloster oder eine Kirche, mit einem derartigen Bildstock auftaucht, der "merkwürdiger" Weise eine Kurbel an der Seite hat.
Nach oben
DGAG
Sa Jan 17 2026, 12:29

⇒ Mitglied seit ⇐: So Dez 31 2017, 12:30
Wohnort: Berlin
Beiträge: 775
 Ich habe in "Das interessante Blatt" vom 18. Juni 1908 eine in diesem Zusammenhang vielleicht interessante Kleinanzeige von Gustav Stiasny entdeckt. Dieser hat seit mindestens 1902 Grammophone vertrieben und später auch eigene, durchaus ausgefallene Modelle hergestellt. Ich versuche mehr über seine "Kaiserbüsten und Madonnen mit Musik" heraus zu finden.



PS: Das "Interessante Blatt" vom 19. März 1908 brachte die Auflösung. Stiasny hatte in seine geschützten Figuren mit Musik, bzw. in deren Sockel, offenbar nur eine kleine Spieldose eingebaut. Immerhin zeigt es, dass Hersteller ein Interesse der Bevölkerung an solchen Sachen ausgemacht hatten.




[ Bearbeitet Sa Jan 17 2026, 17:10 ]
Nach oben
berauscht
Sa Jan 17 2026, 16:53
"Urgestein" Autor

⇒ Mitglied seit ⇐: Mi Jan 06 2010, 21:59
Beiträge: 2052
DGAG schrieb ...

Ich habe in "Das interessante Blatt" vom 18. Juni 1908 eine in diesem Zusammenhang vielleicht interessante Kleinanzeige von Gustav Stiasny entdeckt.




Diese Anzeigen erschienen in mehreren großen Zeitungen so bis Jänner 1909.
Nach oben
PONOPHON
Sa Jan 17 2026, 18:50
⇒ Mitglied seit ⇐: Sa Dez 12 2015, 17:45
Wohnort: Österreich
Beiträge: 281
 Von Gustav Stiasny habe ich seit 1990 dieses Trichtergrammophon. Die mechanischen Teile sind von Thorens. Das Tischchen gehörte ursprünglich nicht dazu, ich habe es damals dazu gekauft. Nach 36 Jahren gehört es nun fix dazu.
Nach oben
DGAG
Sa Jan 17 2026, 23:40

⇒ Mitglied seit ⇐: So Dez 31 2017, 12:30
Wohnort: Berlin
Beiträge: 775
 Sehr schönes Trichtergrammophon. Es ist besonders geschmackvoll, wie die Farbe der Trichtermündung dem Gehäuse angepasst wurde. Das Händlerschild ist wahrlich nicht zu übersehen.

Ungewöhnlich ist das schräge Hochklappen des Tonarms. Man sollte diesem Grammophon und Stiasny einen eigenen Thread widmen.
Nach oben
Grammophon-Mini
Mo Jan 19 2026, 17:44
⇒ Mitglied seit ⇐: So Jan 18 2026, 14:55
Wohnort: Ettlingen
Beiträge: 29
 Guten Abend,
Ich finde die Gipsrekonstruktion auch sehr schön rekonstruiert und hätte auf den ersten Blick nicht mal gesehen, dass diese nachgemacht ist.Ist jetzt off topic, aber gibt es für die18cm FITZ-RECORD eine Label Info in der Label Kunde?
Ich habe dort keine gefunden,vielleicht kann man das ja wenn nicht vorhanden, noch ergänzen.
Nach oben
